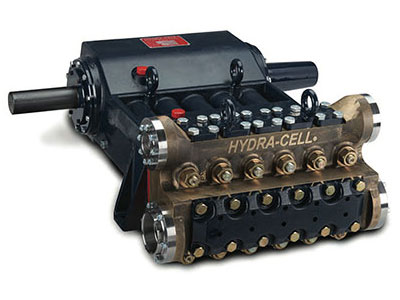

Q155シリーズ 製品概要

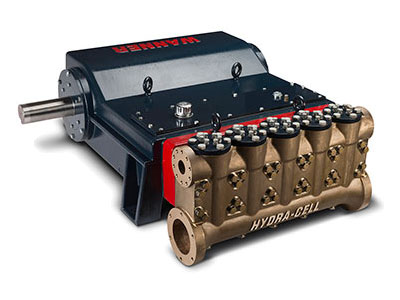

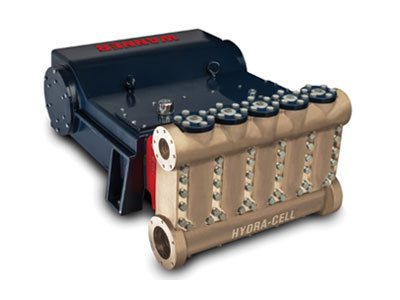

Q330シリーズ 製品概要

Q シリーズ デザイン特性

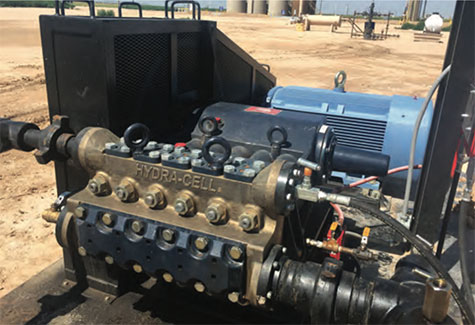

Q155-pump-design T/Qシリーズポンプは独自のハイドラセルシールレス設計によりシールやパッキンからの漏れによる清掃コストを削減でき硫化水素などを含む有害な液からオペレーターを守ります。

他に類を見ないダイヤフラムによるシールレス構造

  • シールレスデザインにより外部リーク等のトラブルを防ぎ、シール・パッキン交換等のメンテナンスコストを削減可能。
  • 低NPSH 条件にも対応し、サクションが負圧状態での運転にも対応(フィード圧不要)。
  • 空運転や吸込配管が閉状態でも運転が可能なため、ポンプトラブルに起因する停止時間やメンテナンスコストの削減が可能。
  • 特殊なダイヤフラム形状により、ギヤ式、スクリュー式、プランジャー式ポンプでは扱えない磨耗液の送液にも対応。
  • 油圧バランスのとれたダイヤフラムデザインにより、ストレス無く高圧運転が可能。
  • 多連ダイヤフラム式により、低脈動、リニアフローの運転が可能。
  • 遠心式など他のポンプデザインに比べ省エネ設計。
  • 長寿命を実現する堅牢な設計によりメンテナンスコストを削減可能。
  • コンパクトなデザインとダブルエンドシャフト仕様により柔軟な装置設計が可能。

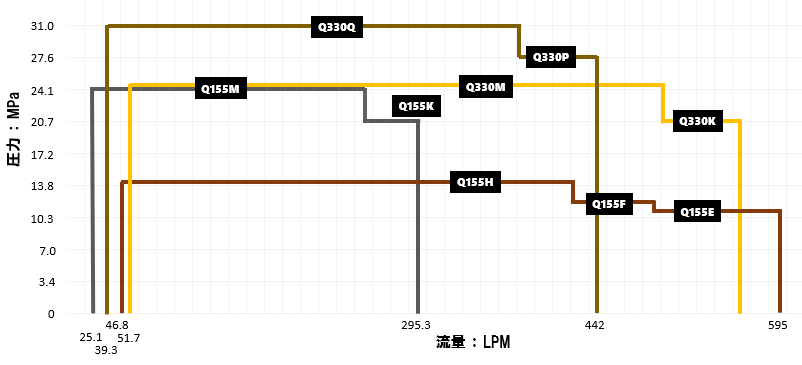

Q シリーズ性能表

Q_series_overview


海水淡水化(RO)向け高圧ポンプ

海水淡水化(RO)向け高圧ポンプでの使用実績が40年を超えるハイドラセルポンプは、国内大手水処理メーカー様のRO装置に多数採用いただいており、メーカーのある米国では潜水艦の生活水用RO装置にも採用され、この用途で最も大きな成功の1つをおさめています。
シールレス設計により、海水だけでなく、工場廃液、有機溶剤、ケミカルなど様々な液をトラブル無く高圧で連続安定送液することが可能であり、3連または5連式による低脈動により膜への負担も軽減が可能です。




ケミカル・石油プロセス向け高圧ポンプ

ハイドラセルポンプは、腐食液、高温液、研磨液、高粘度液、非潤滑液、再生水およびスラッジ・粉体を含有するスラリー液など幅広い用途で効率的に送液する性能を、主要グローバル企業多数を含む業界で40 年以上実証してきております。
ハイドラセルの多連ダイアフラム、シールレス設計は最も摩耗性の高い液体に対しても100%リークフリーを可能とし、実質的なパルスフリー定量連続運転を可能とします。
